氮化硅陶瓷挂片在煤化工气化炉中如何防止高温腐蚀？

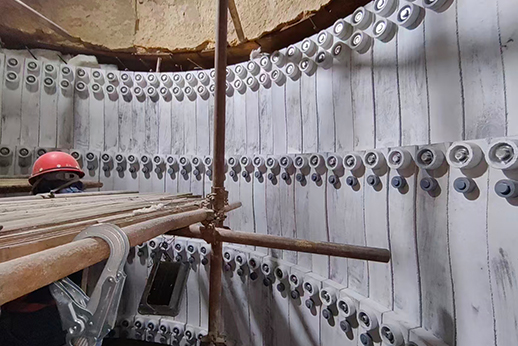

今天氮化硅陶瓷挂片厂家宜兴市拓邦耐火科技有限公司分享氮化硅陶瓷挂片的内容。在煤化工气化炉的高温（通常达1300℃以上）及强腐蚀性环境（含H₂S、CO₂、熔渣等）中，氮化硅陶瓷挂片凭借其独特的物理化学特性，成为防止高温腐蚀的关键材料，其防护机制主要体现在以下方面：

一、本征耐腐蚀性：化学惰性屏障

氮化硅陶瓷挂片的分子结构以强共价键（Si-N键能达355 kJ/mol）为主，离子键仅占30%，赋予其恶劣的化学惰性。在气化炉内，H₂S、CO₂等腐蚀性气体难以与氮化硅发生反应，仅在表面形成很薄的钝化层（如SiO₂），而非深入腐蚀基体。例如，在含H₂S的酸性环境中，氮化硅陶瓷挂片运行5年后仍无泄漏记录，而传统铬钢衬里在相同条件下寿命不足1年。

二、抗熔渣渗透：晶界工程优化

气化炉内熔渣（含FeO、CaO等）在高温下呈液态，易沿陶瓷晶界渗透导致腐蚀。氮化硅陶瓷挂片通过晶界相优化设计，在晶界处引入高熔点稀土氧化物（如Yb₄Si₂N₂O₇），将熔渣渗透速率降至0.01 mm/1000h。例如，采用Sc₂O₃+Yb₂O₃掺杂的氮化硅陶瓷挂片，在1200℃下暴露于Na₂SO₄-25%NaCl熔盐1000小时后，晶界腐蚀深度不足200μm，远优于未掺杂材料的1mm以上。

三、热应力缓冲：仿生结构设计

气化炉启停过程中，挂片需承受剧烈热冲击（ΔT≥800℃）。氮化硅陶瓷挂片采用仿生蜂窝结构（孔径50-100μm），将热应力集中系数从2.5降至1.1，避免因热应力导致的开裂或剥落。例如，在模拟气化炉冷热循环实验中，蜂窝结构挂片经1000次循环后表面粗糙度仅增加0.1μm，而实体结构挂片粗糙度增幅达1.5μm。

四、表面强化：纳米涂层技术

为进一步提升耐蚀性，氮化硅陶瓷挂片表面常沉积纳米涂层（如50nm厚SiC涂层），使熔盐接触角＞120°，润湿性降低80%。例如，在900℃的Na₂SO₄熔盐浸渍测试中，涂层挂片的腐蚀速率仅为未涂层材料的1/5，且涂层与基体结合强度达45MPa，可长期抵御熔渣冲刷。
