氮化硅陶瓷挂片为何能耐高温腐蚀？

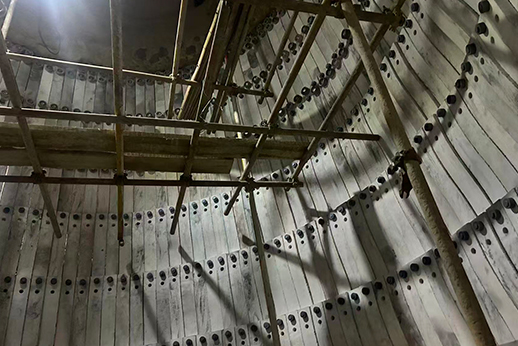

今天氮化硅陶瓷挂片厂家宜兴市拓邦耐火科技有限公司分享氮化硅陶瓷挂片的内容。氮化硅陶瓷挂片之所以能耐高温腐蚀，主要得益于其独特的化学组成、晶体结构以及表面保护机制，这些特性使其在恶劣环境下仍能保持稳定性能。

强共价键网络赋予化学惰性

氮化硅陶瓷挂片的晶体结构以强共价键（Si-N键能高达5.0 eV）为主，这种键能远高于普通陶瓷材料，赋予其很高的化学惰性。在高温环境下，氮化硅陶瓷挂片对强酸（如浓硫酸、浓硝酸、王水）和强碱（如30%以下的氢氧化钠溶液）表现出优异的耐腐蚀性。例如，在25℃的强酸环境中，其腐蚀速率低于0.01 mm/年；在沸腾盐酸中仍能保持稳定，甚至在铝液（700℃）和铜液（1083℃）中浸泡1000小时后，表面侵蚀深度仅0.5 μm。

高温氧化形成致密保护层

氮化硅陶瓷挂片在高温下会与氧气反应生成二氧化硅（SiO₂）保护层。当温度达到1200℃时，氧化层生长速率仅为0.05 μm/h，且该层致密无孔，能有效阻隔氧气和其他腐蚀介质的渗透，防止内部材料进一步氧化。例如，在燃气轮机尾气环境（含SO₃、CO₂）中，氮化硅陶瓷挂片凭借这一机制可长期稳定运行。

低孔隙率与高致密度控制介质渗透

通过热压烧结（HP）或气压烧结（GPS）工艺，氮化硅陶瓷挂片可实现孔隙率低于0.1%的超高致密度。这种结构几乎无缺陷，腐蚀介质难以通过微孔或裂纹侵入材料内部，从而显著提升了其耐腐蚀性能。例如，等静压氮化硅陶瓷挂片在10% NaOH溶液（80℃）中的耐蚀性比传统氧化锆陶瓷提升3倍。

表面改性技术增强防护协同性

通过化学气相沉积（CVD）或物理气相沉积（PVD）工艺，氮化硅陶瓷挂片表面可复合多层功能涂层，形成协同防护体系。例如，氧化铝底层（Al₂O₃）可增强基体附着力并阻隔酸碱侵蚀；碳化硅中间层（SiC）能快速导出腐蚀反应热量；氮化钛表层（TiN）则可控制氧化并提升耐磨性。这种多层结构使氮化硅陶瓷挂片在复杂工况下的耐腐蚀性能进一步优化。
